1、簡介

　　微機控制電子萬能試驗機測控系統由我公司自主研發的SED控制器、FastTest測控軟件組成。測量單元采用高精度的負荷傳感器、旋轉式光電編碼器（或交流伺服電機編碼器）以及電子引伸計，能實現對電子萬能試驗機的載荷、位移、變形三閉環控制，并且可以實現三種控制方式之間平滑切換，具有控制精度高、可靠、穩定等特點。該系統可供各試驗機廠家的電子萬能試驗機配套使用，組成微機控制電子萬能試驗機，同時也適合對各檢測單位的老式電子萬能試驗機進行自動化升級改造，升級成微機控制電子萬能試驗機。

2、技術參數

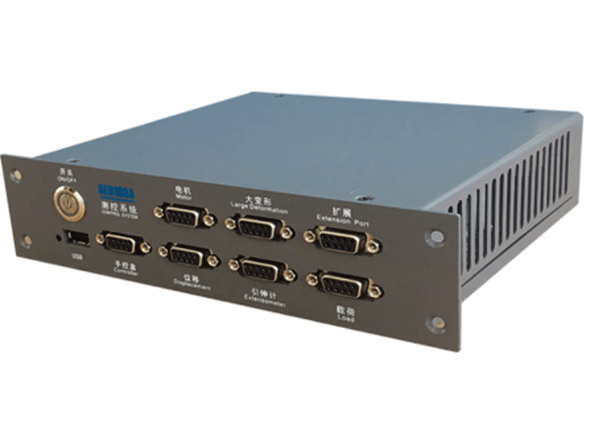

3、SED控制器系統介紹

主要性能特點：

　　1、具有三路模擬輸入通道：1路載荷、1路電子引伸計、1路擴展通道，三個通道全部采用獨立的24位A/D轉換芯片進行高精度數據采樣，最高分辨率可達±1/500000，全程分辨率不變。有多達15段的線性補償和修正功能，大大提高了傳感器的測量范圍和測量精度；

　　2、具有三路光電編碼器4倍頻計數輸入通道：1路拉線式位移傳感器通道、2路大變形引伸計通道；

　　3、具有8個開關量輸入接口：可外接8路開關輸入信號；

　　4、SED控制器采用1路USB即插即用（免驅動）的通訊接口（STC測控卡采集PCIE接口），與PC機實現高速數據通訊，實現采集數據實時上傳和控制指令實時下發的功能，從而達到PC機實時控制試驗機的目的；

　　5、可配置多個力傳感器和多個變形傳感器，用戶可以根據需要切換使用；

　　6、采用三級管理權限，分為調試員、管理員、試驗員；

　　7、采用開放式的試驗方案配置模式，標配的軟件內置有GB/T228.1-2010、GB/T5224-2003、JGJ107-2010等幾十個試驗標準，用戶也可以方便地增加、刪除或修改一個試驗方案，控制步驟可根據試驗要求自由編輯；

　　8、試驗結束時能自動計算并保存試驗結果數據，如最大力、抗拉強度、屈服強度、規定非比例延伸強度等，并能在試驗曲線上進行特征點的顯示；

　　9、軟件具有強大的試驗分析功能，可以對已經完成的試驗結果進行數據分析，并可將一組內的多個試驗曲線進行疊加對比；

　　10、提供多種報表打印接口，用戶可根據需要編輯任何格式的報表；

　　11、采用標準數據庫管理試驗數據，并可提供聯網數據接口，已與國內絕大多數的聯網公司進行數據上傳。

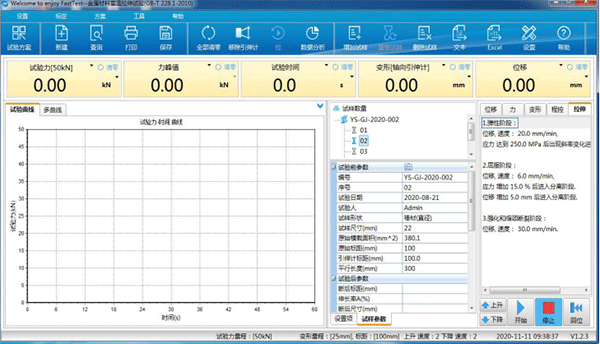

4、試驗機試驗主界面
